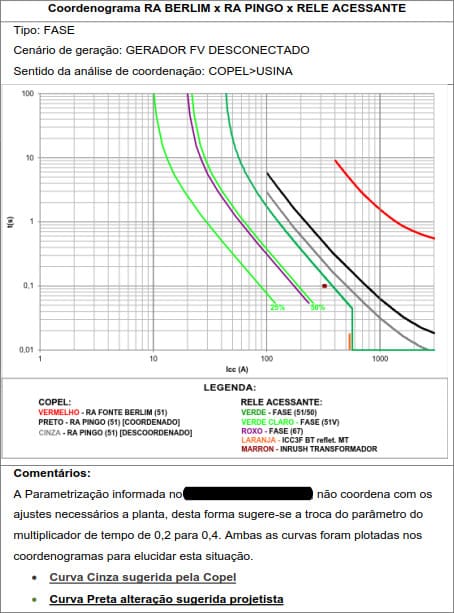

Estudo de Proteção e Seletividade

O estudo de proteção é uma exigência das concessionarias pois há  necessidade de proteção para seu sistema elétrico e para a rede pública  contra eventuais distúrbios na rede elétrica interna ( do cliente) ou externa ( da distribuidora).

A seletividade dimensionada corretamente evita prejuízos como danos a equipamentos, máquinas elétricas, bem como transformadores, condutores e dispositivos de proteção e controle.

Os principais parâmetros utilizados são:

• ANSI 50 – Sobrecorrente Temporizada de Fase
• ANSI 51 – Sobrecorrente Instantânea de Fase
• ANSI 50N – Sobrecorrente Temporizada de Neutro
• ANSI 51N – Sobrecorrente Instantânea de Neutro
• ANSI 67 – Sobrecorrente Direcional Temporizada de Fase
• ANSI 67N – Sobrecorrente Direcional Temporizada de Neutro
• ANSI 32 – Direcional de Potência
• ANSI 51V – Sobrecorrente Temporizada de Fase com restrição de tensão
• ANSI 27 – Subtensão
• ANSI 59 – Sobretensão
• ANSI 59N – Sobretensão de Neutro (3v0)
• ANSI 81U/O – Sobre e Sub Frequência
• ANSI 25 – Sincronismo de Rede
• ANSI 46 – Desbalanço de Corrente
• ANSI 37 – Sequencia Negativa
• LV/BM – Verificações de Segurança contra rearme desapropriado
• Outros Parâmetros: ANSI 51GS, 84, 78, 81df/dt, 50BF, 64 e etc. (Conforme necessidade da instalação)

Os parâmetros definidos por estes estudos são empregados em reles de proteção e religadores automáticos de qualquer fabricante e aceitos por todas as concessionarias.

Estudo de Estabilidade do Sistema

A principal função deste estudo é definir e avaliar os ajustes de proteção anti-ilhamento das fontes de geração de energia.

O anti-ilhamento impede que a rede da concessionaria seja realimentada involuntariamente mantendo-a desenergizada e evitando possíveis acidentes. Os parâmetros utilizados são:

• ANSI 78 – Salto Vetor (Angular)
• ANSI 81df/dt – Taxa de variação de frequencia

Esses parâmetros, são definidos a partir de diversas simulações computacionais de possíveis distúrbios e acidentes que possam a vir ocorrer na rede de distribuição.

Comissionamento e Startup (PIT Plano de Inspeção e Testes)

Este trabalho consiste em aferir e avaliar se os ajustes definidos por estudos de proteção e correlatos, estão parametrizados e operam corretamente, sendo analisados e registrados de forma sistêmica o parecer técnico que envolve os:

• Arquivos dos relés utilizados para execução dos pré-testes.
• Aferição da atuação de das proteções do relé/disjuntor
• Verificação das conexões dos cabos entre a mala x relé x borneiras x terminais.
• Verificação dos TPs montante e jusante do Disjuntor para função LV/BM.
• Verificação dos sistemas de alimentação do sistema de proteção e serviços auxiliares, por corrente continua e corrente alternada.
• Avaliação da execução da obra conforme projetado indicando a instalação dos elementos da planta do acessante, com detalhes da fiação.
• Teste do sistema de intertravamento e 50BF.
• Teste do sistema de Falta CA CC.
• Teste de LV/BM com confirmação do estado do disjuntor da linha de geração.
• Demais testes em geral geral apresentando o unifilar da planta de geração (elementos, TCs, TPs, Relé, Disjuntor, painéis, máquinas/inversores, etc)

Além do Estudo de Proteção e Seletividade, Oferecemos Serviços Completos:

Nosso compromisso não se limita apenas ao estudo de proteção. Também oferecemos a elaboração de projetos básicos e executivos, manutenção de cabines e cubiculos, execução de obras e serviços de entradas de energia, além da criação de PIT (Plano de Inspeção e Testes). Estamos empenhados em fornecer soluções abrangentes que vão desde a concepção até a implementação e manutenção de sistemas fotovoltaicos. Nosso objetivo é garantir não apenas a eficiência imediata, mas também a longevidade e o desempenho consistente do seu projeto solar.
